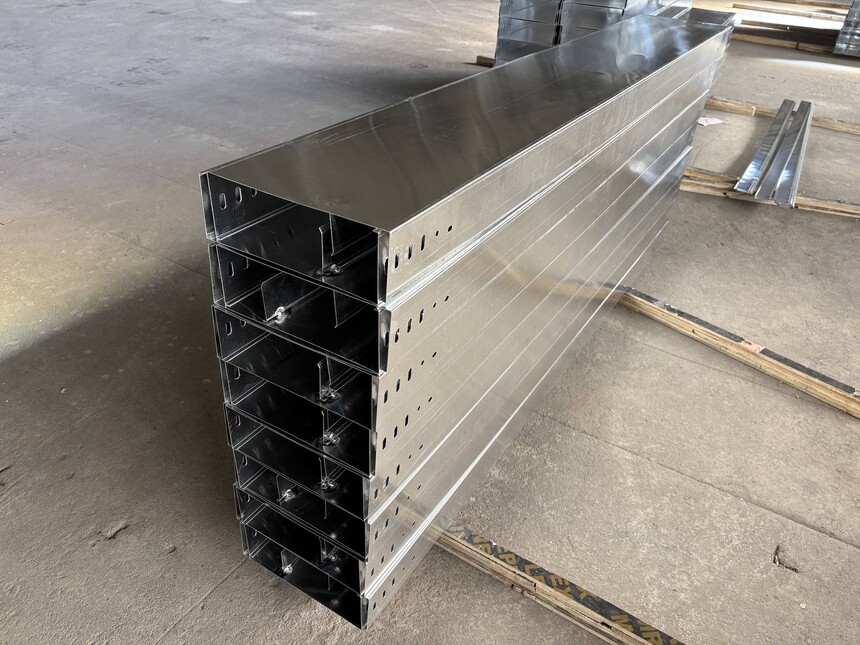

热镀锌桥架：10年防腐承诺背后的技术密码

在建筑电气工程中，热镀锌桥架凭借其"10年以上防腐寿命"的标签成为行业标配。但这一承诺并非简单的镀层堆砌，而是材料科学、工艺控制与环境适配共同作用的结果。

一、镀层厚度：防腐性能的基石

热镀锌工艺通过将钢件完全浸入450℃熔融锌液，形成65-120μm的冶金结合型镀层。这种厚度是冷镀锌（5-15μm）的5-10倍，其核心优势在于构建了致密的锌铁合金层。实验数据显示，在C5腐蚀等级（高盐雾、高湿度）环境下，合格热镀锌桥架的盐雾试验可达96小时无红锈，而冷镀锌产品仅9小时即出现腐蚀。某沿海化工厂案例显示，采用热镀锌桥架的电缆系统在运行12年后，仅边缘局部出现微量锈蚀，而同期冷镀锌桥架已全面失效。

二、工艺控制：质量分野的关键

镀层均匀性直接决定防腐寿命。正规厂家通过三道关键工序保障质量：退火处理消除钢材内应力，避免镀层开裂；酸洗彻底去除氧化皮，确保锌液渗透；助镀剂配方控制镀层结晶方向，形成蜂窝状微观结构增强附着力。某检测机构对比发现，工艺规范的热镀锌桥架锌层附着力达5B级（百格测试无脱落），而粗制滥造产品仅2B级，在振动环境下易出现镀层剥落。

三、环境适配：寿命的动态平衡

防腐年限与使用环境呈非线性关系。在干燥室内环境，热镀锌桥架寿命可达15-20年；而在海洋气候或化工污染区，腐蚀速率可能提升3-5倍。某地铁项目采用双层防护设计：在隧道段使用标准热镀锌桥架（寿命12年），在出入口盐雾区加装316不锈钢护罩，使整体系统寿命延长至25年。这种分层防护策略，正是工程界"适度防腐"理念的实践。

四、维护策略：寿命的延长线

定期维护可显著提升桥架实际寿命。某数据中心建立"三查两护"制度：每季度检查支架紧固度、每半年清理表面污垢、每年检测镀层厚度，对锈蚀部位采用锌基冷喷涂修复。该措施使原设计寿命10年的桥架系统，实际使用18年仍保持结构完整。

当前行业正从"单一防腐"向"全生命周期管理"转型。热镀锌桥架的10年承诺，本质是材料性能、工艺精度与环境适应性的综合体现。随着智能监测技术的应用，未来桥架寿命预测将更精准，但无论如何演变，热镀锌工艺凭借其成熟的性价比优势，仍将是中低腐蚀环境下的首选方案。
